硬質鋁合金電加熱平臺技術方案

　　一、產品簡述

　　●工作原理

　　用電阻發熱原理，將電能通過加熱器轉換為熱能，加熱處理所需物料。

　　●產品用途

　　○本加熱平臺是一種新型硬質鋁合金加熱平臺，主要用靶材釬焊，平板物件的加熱等。采用高溫硬質鋁合金為基板，具有升溫快，表面溫度均勻性好，整體溫差低，表面平整度好，抗擠壓變形能力強，結構相對簡單，使用維護方便。

　　二、技術特點

　　●技術參數

　　○1、型號：JRT3-150

　　2、使用溫度：環境溫度～300℃；

　　3、工作尺寸:1500mm*600mm（多塊拼接，5區獨立控制）

　　基板臺面尺寸為1560mm*160mm

　　4、加熱器：采用不銹鋼加熱管（電阻絲內置）

　　5、電源：三相380V

　　6、溫差：±5℃

　　7、功率：約20Kw

　　8、測溫元件：K型熱電偶

　　9、控制方式:可控硅控制，5區獨立控制，升溫速度可調，儀表采用宇電溫控儀表。

　　10、工作臺面平整度：≤0.3mm，表面粗糙度是≤3.2。

　　三、●主體結構

　　○1、加熱臺主體結構由整體框架、保溫、加熱、平板基材、控制組成。

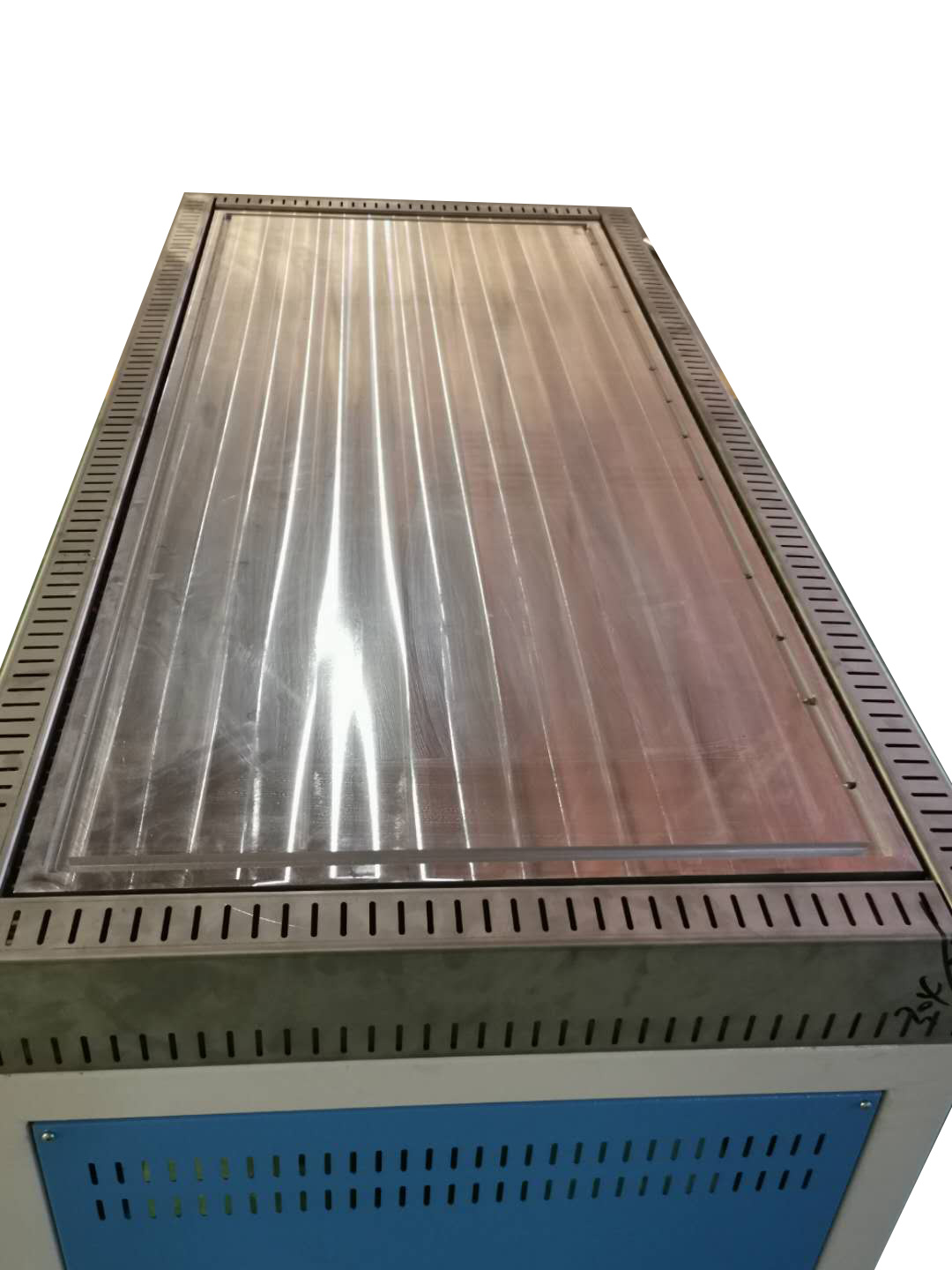

　　2、加熱平臺從上到下依次為鋁板基材、不銹鋼加熱管、保溫材料、鋁板基材底座、以及底部鈑金殼體框架。

　　3、鋁板基材采用西南鋁業生產的軍工硬鋁合金標板，厚度不低于50mm，然后機加，在其50m左右（具體尺寸待定）的端面均布鉆孔，保證不銹鋼加熱管內嵌鋁板內并配合良好，并精銑基材平面，保證基板平整度。同時，環基板工作面邊緣一圈，銑5-10mm深導流槽，用于排出廢料。并在鋁板基材四周安裝不銹鋼折邊保護罩，防止人碰到鋁板基材灼傷。

　　4、不銹鋼加熱管內嵌硬質鋁合金板內，并留有一定間隙，均布，利用熱脹冷縮的原理，加熱時不銹鋼加熱管與基材孔緊密結合，保證熱量傳導的一致性，同時在冷態環境下保證加熱元件的拆卸更換方便。加熱管兩端之間加熱區長度不小于器安裝面長度，保證基材受熱均勻，減小臺面溫差，減小基材內部應力，從而減小臺面變形量，保證臺面平整度。

　　5、鋁板基材底座采用12-14mmQ235鋼板與方管（打方格）焊接，并通過定位螺絲，緊固定位鋁板基材。與基材板接觸面需要精銑，確保鋁板基材與其***接觸，防止高溫下，鋁板基材受力變形，影響平整度。

　　6、鋁板基材底座上方管之間的方格采用硅酸鋁纖維氈或纖維棉填充作為保溫材料。

　　7、底部框架采用型鋼與折邊鋼板焊接，外表噴塑。底設調平絲，可根據使用情況調整平臺高度與水平度。

　　●電控系統

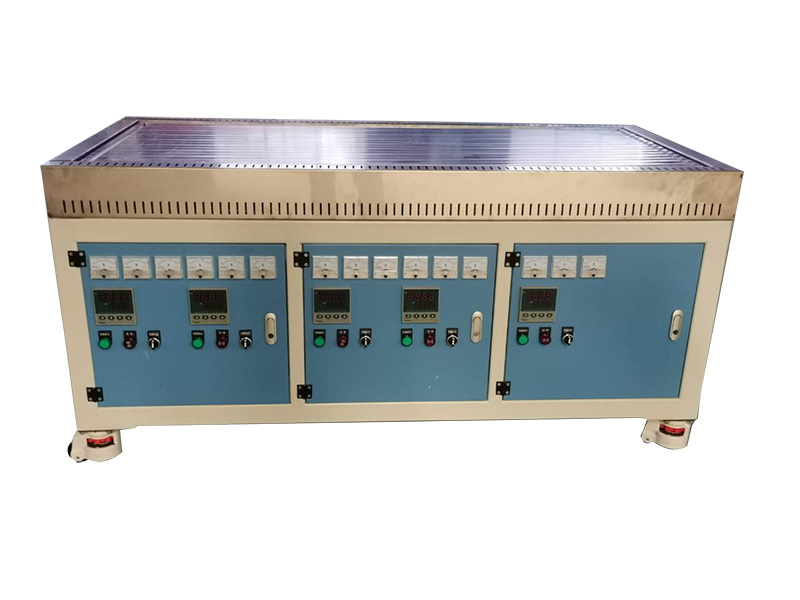

　　○1、控制與加熱臺一體（也可設獨立控制柜），5區獨立控制。

　　2、采用PLC+觸屏+數顯PID儀表（或）+可控硅+智能報警+K型熱電偶以及其他電子元件組成控制系統，具有超溫、短路保護報警功能，控制精確，操作簡單方便。

　　四、配備技術資料及附件

　　●1、技術資料：產品合格證、設備使用說明書、保修卡、儀表使用說明書等；

　　●2、隨機附件：電源線

　　五、質量保證及技術服務

　　●1、本廠制造設備的基本材料全部選用優質材料,配套件全部選用正規廠家的合格產品.

　　●2、承諾售后:設備驗收后,儀表承諾質保期為一年。
